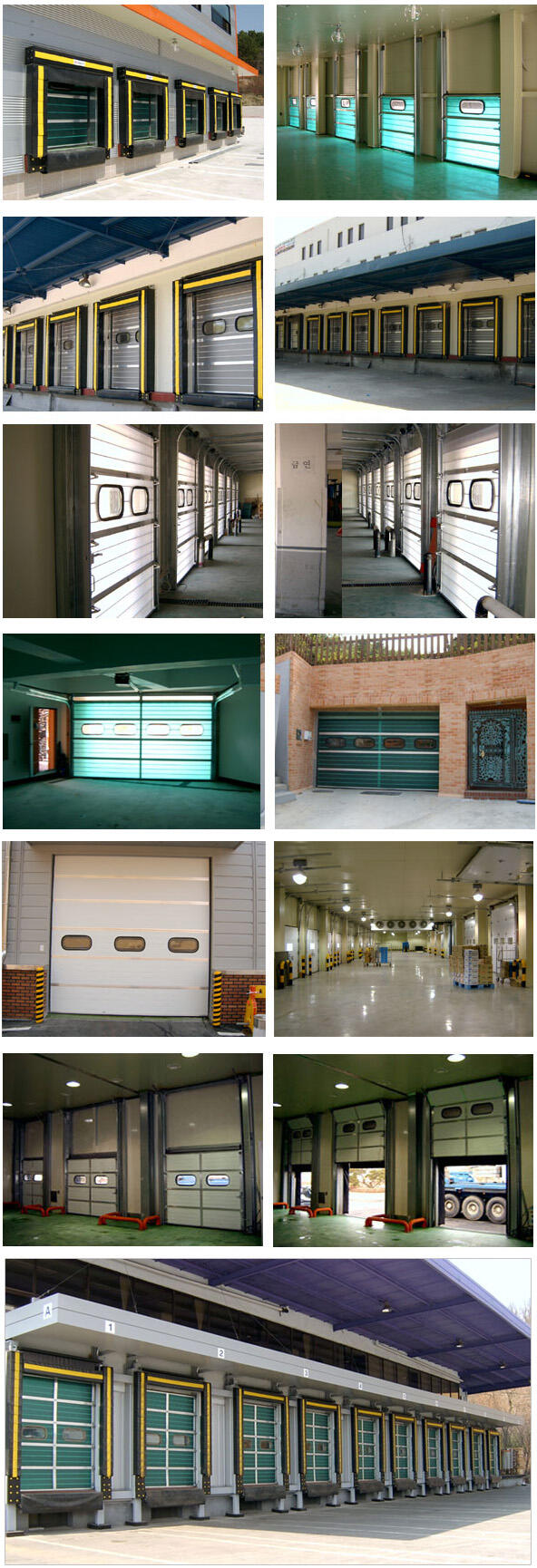

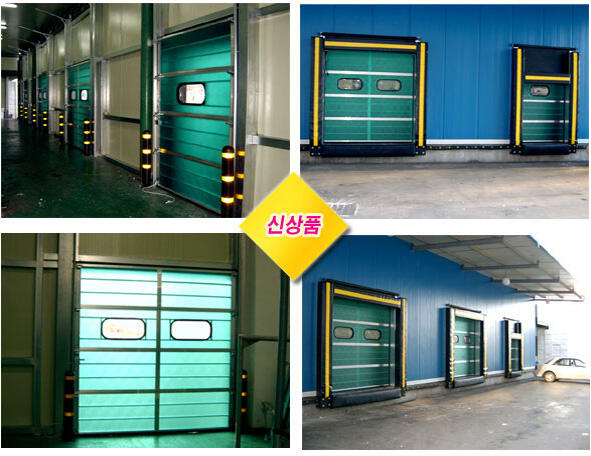

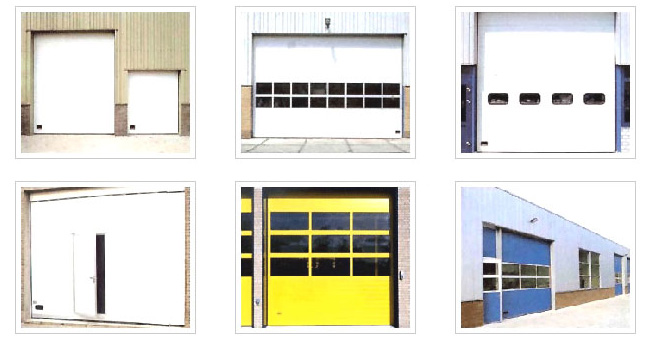

현장 설치 사례

• 하이텍그라스 제품 설명서

  • 산업용도어도 이제는 기능성을 갖춘 도어를 설치해야 하는 이유가 여기에 있습니다.
  • 다양한 산업현장의 요구에 부응하기 위해 영창에이디에스에서는 하이텍그라스의 뛰어난 장점을 살리면서 거기에 첨단기능성이 부가된 고기능 하이텍그라스 오버헤드도어 제품을 생산하고 있으며 그 뛰어난 품질은 많은 고객으로부터 호평을 받고 있습니다.

• 하이텍그라스 용도

  하이텍그라스 판넬은 식품회사 및 농축수산물가공공장 및 물류창고에 적합

• 하이텍그라스 장점

  하이텍그라스판넬은 습기에 매우 강하며 그 동안 문제점으로 지적된 녹방지 및 부식 등 판넬 외면에 손상 방지가 매우 탁월합니다. 또한 외부 및 내부 표면에는 엠보싱 모양을 처리하여 외관이 매우 미려하고 다양한 칼라색상으로 고객의 선택의 폭을 넓혔습니다.

• 그 밖에 하이텍그라스 특징

  • PMMA, PC(poicarbomate), PET 등의 자외선 차단 및 표면 긁힘 방지를 위한 표면강화 코팅처리를 한 제품입니다.
  • 태양의 적외선(열)은 차단시키고 빛의 투과율은 높이는 기능성 제품입니다.
  • 판유리에 비해 250배 아크릴의 30배 이상으로 내충격성이 매우강합니다.
  • 가시관성 투과율이 85%이상이기 때문에 투시성이 훌륭합니다.
  • 내구성이 우수해 기존 스틸도어보다 20년 이상 장시간 사용가능합니다.
  • 녹방지 및 부식이 되지 않아서 매우 위생적입니다.
  • 내열 및 내온특성이 좋습니다.
  • 무독성입니다.
  • 자기 소화성이 있어 화제로부터 안전합니다.
  • 뛰어난 내한 지역성 - 영하 40 ℃~영상135℃에서도 변형되지 않는 내열성 (U-V함유됨)
  • 부드럽고 깨지지 않으며 가공성이 뛰어난 다양한 형태의 제작이 가능하므로 아름답고 쾌적한 건축환경을 만들어 갑니다.

• STEEK : 양면(외부 0.5mm + 내부 0.5mm)
• 단열재 : POLYURETHANE 발포주입
• 판넬두께 : 50mm
• 제작최대치수 : W 10.0 M ×H 8.0 M
• 적용범위 : 공장, 창고, 소방서, 물류센타, 냉장품창고, 발전소, 음악당
• 표면처리 : EPOXY PRIMERL POLYESTEN 녹수 이중 도장 내감

제품특성

• 제품의 색상

  OVERHEAD DOOR의 기본색상은 IVORY, WHITE, LIGHT-GREY, BROWN COLOR 중 하나를 선택하여야 한다. (수량에 따라 COLOR를 선정할 수 있음)

• 그 밖에 하이텍그라스 특징

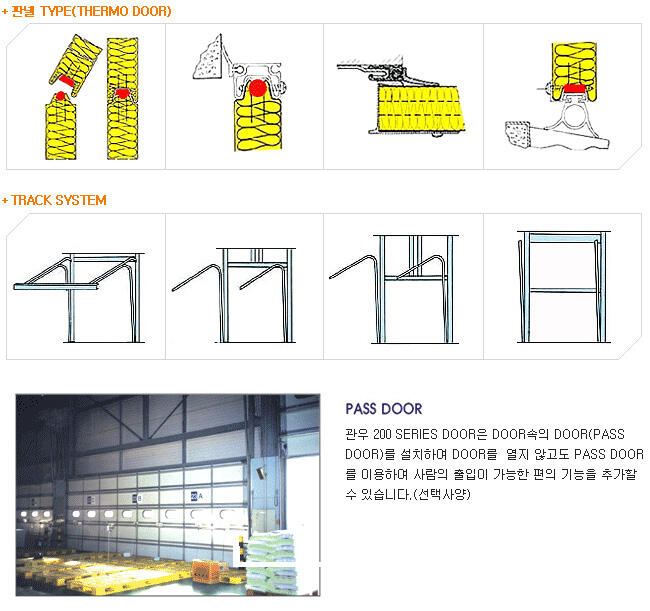

  • STANDARD
  • HIGH LIFT
  • LOW HEAD ROOM
  • VERTIKAL(현장)상태에 알맞은 TYPE의 제품을 적용시켜 시공하여야 한다.

• 풍압성능

  제품의 내풍압은 45kg / M2 이상이어야 한다.

• 개폐방법

  대부분의 개폐방식은 DRUM SHAFT좌우측 측면 혹은 중앙위면의 현장사정에 알맞은 (ROPE BLANCE OPERATOR) 선택하여 시공하여야 한다.

• PANEL 설치점검

  현장에 설치된 제품 동작성에 문제성이 없는가를 고려하여야 하며, 작동시 소음 BLANCE 마찰 등을 체크하여 현장 승인하에 작업을 끝낸다.

• A/S 및 품질보증

  • HARD WARE A/S : 시공 완료일로 부터 2년
  • PANEL A/S : 시공 완료일로 부터 2년

• 개폐방법

  대부분의 개폐방식은 DRUM SHAFT좌우측 측면 혹은 중앙위면의 현장사정에 알맞은 (ROPE BLANCE OPERATOR) 선택하여 시공하여야 한다.

• DOOR SECTION

  • STANDARD(규격)
    현장 OPENING SIZE 에 따라 제품의 규격은 제작되어지면 MANUAL BALANCE 형태로 제작 시공하여야함. DOOR 규격은 OPENING SIZE 폭(W), 높이(H), 형태(TYPE)로 구성된다.
  • PANEL A/S : 시공 완료일로 부터 2년
    1) PANEL
    2) GUIDE RAIL ＆ TRACK
    3) DRUM ＆ SHAFT
    4) TENSION SPRING 외 20여 종류 HARDWARE로 구성된다.
  • METERIAL(재료)
    1) ALUMINIUM PANEL
    (ALUMINIUM FRAME 0.8m/m, EMBOSSED ALUMINUIM SHEET)를 ROLL FORMING으로 DEEP RIB를 주어 표면을 강화시켜 제작하며 이음새 부위는 RUBBER형태로 판넬이 균일하게 맞물리게끔 하며 보강대는 IMPACT BAR를 설치, 기밀성과 강도를 높이는 공법으로 제작되어야 한다.


  • SANDWICH PANEL
    SANDWICH TYPE으로 외관은 아연 도금된 0.8T의 (650mm 높이 × 40mm 두께)강철판으로 제작되며 내부는 외부온도와 소음(25DB)으로부터 강력한 외부차단 효과를 가진 특수 우레탄 경화 포옴으로 되어있어 풍압(초속 45M/sec)에 충분히 견딜 수 있어여 하며 사용 시 판넬에 경미한 물체에 부딪쳐도 견딜 수 있어야 하며 판넬 중앙에서 외부까지 6겹의 안팎으로 코팅이 되어 있어 충격, 외관, 차단보호 등에 최대의 효과를 갖도록 해야 한다. (D/N 4102)


  • GUIDE RAIL
    ① 도어의 수직 및 수평 RAIIL은 아연융용, 도금 철판(THK 2.3)으로 성형제작하며 DOOR가 작동시 흔들림이나 중량에 충분히 견딜 수 있는 보조 가드레일(THK 2.3)를 설치해주며 이 모두 스쿠류로서 조립되어 설치가 용이하여야 한다.


    ② ELETRIC GALVANIZED ROLL, FORMING M/C로 변형과 소음으로 최대한 방지하게금 제작하여야 한다.


    ③ CABLE DRUM
    ACDIE CASTING제품으로 DOOR의 크기 및 중량에 따라 DRUM TYPE이 결정된다. 특히 WIRE RUM은 SHAFT결합시 틈새가 없어야 하며 DOOR의 충격, 중량에 충분히 견지할 수 있도록 설계, 제작되어야 한다. 또한 WIRE ROPE가 매끄럽게 감기고 풀려야 한다.


    ④ SPRING
    HIGH TENSION WIRE, SPRING은 DOOR 동작시 변형이 적은 특수강쳘로 BLANCE를 지속적 유지가 가능하게끔 회전수를 계산하여 가열처리 DRIVING 를 원활하게금 고장력 와이어 이상의 재료를 사용하여 제작하여야 한다.


    ⑤ GLAZING(조명창)


    ⑥ 각부조립
    PANEL 조립을 리벳 혹은 볼트접합으로 하며 TRACK을 볼트너트를 조립하고 DRUM 및 SPRING 등은 HIGH TENSION BOLT로 조립하며 WEATHER STRIPPER는 TAPPING SCREW로 고정시킨다.


    ⑦ WEATHER STRIPPER
    가. WEATHER STRIPPER의 목적 외부로부터 비바람 유입 혹은 내부온도 유출로 막는데 있으며 대체로 상부, 하부, 측부에 장착되어야 한다.
    나. TOP - WEATHER STRIPPER DOOR의 윗부분과 벽 사이를 효과적으로 막을 수 있는 형태로 설치하여야 한다.
    다. VERTICAL - WEATHER STRIPPER 벽면 혹은 FRAME에 설치 DOOR와 트라블이 일치 않게끔 보강대와 겸용시켜 제작 설치한다.
    라. BOTTON - WEATHER STRIPPER 문을 닫을 때 수평이 고르지 않는 지면을 효과적으로 막고 바닥과의 직접 충격 및 WEATHER STRIPPER 목적을 이룰 수 있는 유일한 TUBE TYPE으로 제작 설치해야 한다.


    ⑧ RAIL - MOUNTING
    방진성, 방풍성, 견고성 및 배려성이 뛰어난 일치형 TYPE으로 설치해야 한다.


    ⑨ OPERATOR
    가. 전기식 콘트롤 시스템은 모터와 콘트롤 판넬로 되어있다. 저기식 모타는 스프링시스템의 시프트와 직접 연결되어 유지보수가 간편해야 하며 별도로 체인이나 벨트로 연결시 생기는 고장을 배제하여야 한다.
    나. 모타 콘트롤 유니트는 220V 또는 380V의 정격모터로 문을 열고 정지하고 또는 기능이 있어야 한다.
    다. 콘트롤, 유니트는 문을 열기 위하여 한번 BOTTON을 누르면 끝까지 열리고 닫히는 TYPE으로 운영될 수 있도록 제작되어야 한다.


    ⑩ 안전장치
    가. 도어는 바닥면에 TUBE로 설계되어 안전장치를 내장되어 문이 작동 중에 다른 방해를 받으면 즉시 정지토록 제작되어 있다.
    나. 이중 쳄터로 되어 있어 한가지 안전장치가 작동치 않을시는 다른 CABLE TENSION SENSOR를 작동하여 안전토록 설계제작되어 있다.
    다. DOOR폐쇄시 하부에 사람 및 위험물이 있을 때 DOOR의 계속 동작으로 벌어지는 인명과 물건의 손실을 막고 OPERATOR의 연속구동으로 인한 문전채의 고장 및 파손을 미연에 미리 방지하는데 그 목적이 있다.


    ⑪ 풍압 보강대(WIND LOAD IMPACT BAR)
    지정학적 특성 DOOR의 처짐, 풍압에 따라 장착 유무가 결정된다. 자체강도, 처짐, 풍압을 다스릴 수 있는 특수 IMPACT BAR를 써 기능을 상승시킬 수 있어야 한다.
